МОДЕЛЬ NST-14TVP

МОДЕЛЬ NST-14TVP
МОДЕЛЬ NST-14TVP
МОДЕЛЬ NST-14TVP
Информация о товаре
наименование товара - КОНДЕНСАТООТВОДЧИК
категория продукта - · Nordsteam - Группа управления потоком и паром · Конденсатоотводчики · Kонденсатоотводчики термостатические поплавковые
Марка продукта - Nordsteam

Особенности продукта

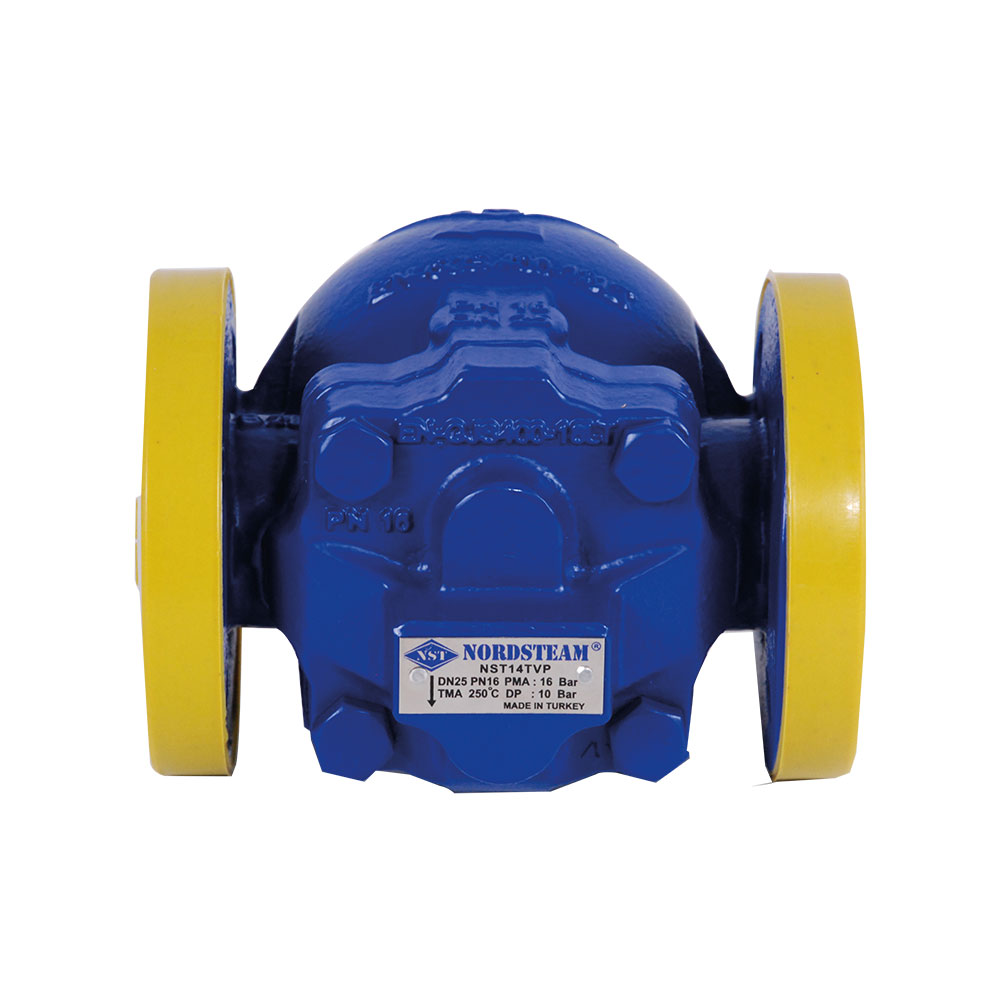

МОДЕЛЬ NST-14TVP

Корпус поплавковых термостатических конденсатоотводчиков тип NST-14TVP изготавливается из чугуна или нержавеющей стали. Все поплавковые  конденсатоотводчики оснащены встроенным термостатическим воздухоотводчиком с уравновешенным давлением. Конденсатоотводчик тип NST-14TVP подключается горизонтально или вертикально. Однако положение корпуса конденсатоотводчиков  NST-14TVP  можно изменить в зависимости от направления потока (например, слева направо, сверху вниз или справа налево).

УСТАНОВКА
Конденсатоотводчики следует устанавливать в легко доступном для обслуживания месте. Перепад давления всей системы должен быть больше перепада, указанного на шилдике конденсатоотводчика. Kонденсатоотводчик может быть установлен горизонтально или вертикально.
1-Установите конденсатоотводчик ниже и рядом с оборудованием или установкой, с которых будет сливаться конденсат. На длинных участках горизонтальных трубопроводов ко входу в конденсатоотводчик  не следует устанавливать.
2-Чтобы избежать возможных проблем с гидравлическим ударом, сделайте уклон на всех горизонтальных линиях вниз к конденсатоотводчику.
3-Перед конденсатоотводчиком следует установить сетчатый фильтр.
4-Соединительные фитинги или фланцевые соединения и запорные клапаны должны быть установлены с обеих сторон конденсатоотводчика для облегчения обслуживания и тестирования конденсатоотводчика.
5-Установите контрольный клапан в выпускную трубу и закройте его крышкой, чтобы можно было проверить конденсатоотводчик. Колпачок используется в качестве меры предосторожности, когда устройство не проверяется.
6-Перед запуском конденсатоотводчика в работу, откачайте воздух из линии при полном давлении пара в течение 5 минут. Этот процесс очистки удалит любые отложения с линии.
7- Поддерживайте и очищайте конденсатоотводчику каждый день в течение первых 2-3 дней работы, пока система не будет очищена. После этого выполняйте периодическое обслуживание конденсатоотводчика каждые 6-12 месяцев при нормальных условиях эксплуатации системы.

ОБСЛУЖИВАНИЕ
При своевременном осмотре, регулярном и надлежащем обслуживании конденсатоотводчика серии Nordsteam NST-14TVP, он обеспечит оптимальную производительность и длительный срок службы. Внутренние компоненты конденсатоотводчика можно заменить на новые, не снимая его с линии. Конденсатоотводчик следует периодически проверять и чистить. Изношенные детали необходимо заменить новыми. При снятии крышки конденсатоотводчика, всегда заменяйте прокладку крышки на новую.

ЗАПЧАСТИ

NO

ОПИСАНИЕ

МАТЕРИАЛ

1

КРЫШКА

ENGJS 400 18 DIN 1693 & WCB, AISI304, AISI316

2

КОРПУС

ENGJS 400 18 DIN 1693 & WCB, AISI304, AISI316

3

СЕДЛО ПОПЛАВКА

НЕРЖАВЕЮЩАЯ СТАЛЬ 304

4

СЕДЛО КЛАПАНА

НЕРЖАВЕЮЩАЯ СТАЛЬ 410

5

ПОПЛАВОК И ЕГО РУКОЯТКА

НЕРЖАВЕЮЩАЯ СТАЛЬ 304

6

ТЕРМОСТИТИЧЕСКИЙ ЭЛЕМЕНТ

НЕРЖАВЕЮЩАЯ СТАЛЬ 304

7

БОЛТ

СТАЛЬ SAE Gr.5

8

ПРОКЛАДКА СЕДЛА КЛАПАНА

НЕРЖАВЕЮЩАЯ СТАЛЬ  304

9

ПРОКЛАДКА КРЫШКИ

НЕРЖАВЕЮЩАЯ СТАЛЬ + ГРАФИТ

10

ЗАПОРНЫЙ КЛАПАН

НЕРЖАВЕЮЩАЯ СТАЛЬ 304

РАЗМЕРЫ

ДИАМЕТР

L

A

H1

H

1/2 ''

122 мм

108 мм

68 мм

160 мм

3/4 ''

122 мм

108 мм

68 мм

160 мм

1 ''

145 мм

108 мм

107 мм

170 мм

СОЕДИНЕНИЕ

ТРУБНАЯ РЕЗЬБА

ДИАМЕТР

1/2 ''

3/4 ''

1 ''

ВЕС ( кг)

3,2

3,2

4,1

УСЛОВИЯ ЭКСПЛУАТАЦИИ

МАКСИМАЛЬНОЕ ТЕСТОВОЕ ДАВЛЕНИЕ (бар)

24 - 50

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА (ºC)

250

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ (бар)

16 - 40

МАКСИМАЛЬНОЕ ДИФФЕРЕНЦИАЛЬНОЕ ДАВЛЕНИЕ (бар)

4,5 , 10 , 14
